Знаки безопасности и информационные щиты «РОССЕТИ» и «ФСК ЕЭС»
Номенклатура продукции
Изготавливаем информационные знаки, таблички диспетчерских наименований оборудования подстанций, воздушных и кабельных линий электропередачи (ЛЭП), охранной зоны по распоряжению №793р от 22.12.2023 для электросетевых предприятий ПАО "Россети", ПАО "ФСК ЕЭС" и региональных предприятий МРСК.
-
Информационные щиты
-
Информационные вывески
-
Информационные плакаты
-
Информационная табличка
-
Информационный знак
-
Информационный знак с отбортовкой
-
Информационный знак с адаптером для крепления
-

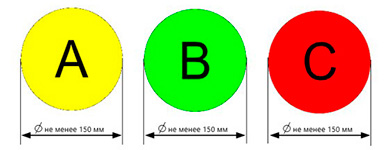

Знаки Расцветка фаз
-
Знаки Номерные
-
Знаки размещения муфты оптического кабеля
-
Узлы крепления информационных знаков
А также другие таблички, плакаты, щиты и вывески.
Используемые материалы
-
Стеклоэмалированный металл
-
Металл с полимерным (порошковым) покрытием
-
Оцинкованный металл
-
Композитный алюминий
-
Пластик ПВХ
Минимальный объем заказа
Металлические знаки со стеклоэмалевым покрытием — 30 шт.
Металлические знаки с полимерным покрытием — 50 шт.
Знаки из ПВХ-пластика — 100 шт.
Данные требования связаны с конвейерным типом производства прдукции.
Соответствие стандартам
Продукция производится в строгом соответствии с:
- ГОСТ 12.4.026-2015,
- СО 153-34.03.603-2003,
- ГОСТ 24405-80,
- ГОСТ 9045-93,
- ГОСТ Р 12.2.143-2002
- НПБ 160-97
- нормативными документами ПАО «Россети» и ПАО "ФСК ЕЭС".
Сравнение стандартов на информационные знаки «Россети» и «ФСК ЕЭС»
| Характеристика | Стандарт "Россети" | Стандарт "ФСК ЕЭС" |
| Материал | Металл | Металл |
| Толщина | 1,5-2,0 мм | 0,5-2,0 мм |
| Покрытие | стеклоэмалевое (стеклокерамическое) | полимерное (порошковое) |
| Нанесение изображения | методом деколирования, керамическими красителями на эмалированную поверхность |
методом прямой полноцветной УФ-печати, разрешением не менее 1440 dpi на полимерную поверхность, |
| Метод отбортовки | штамповка | рез углов и изгиб краев |
| Отверстия и прорези в бортах знак | да | да |
| ГОСТ | ГОСТ 9045-93, ГОСТ 24405-80 | ГОСТ 14918-2020, ГОСТ 9.410-88 |
| Срок эксплуатации | не менее 25 лет | до 5 лет |
| Гарантийный срок | 3 года | 1 год |

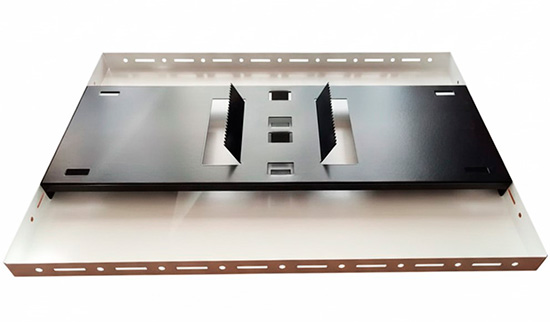

Крепление знаков
При изготовлении информационных, предупреждающих и других знаков предусмотрено:
- не менее 4 отверстий диаметром 3 мм для их крепления саморезами
- прорези размером 5х20 мм для крепления на опору бандажной лентой.

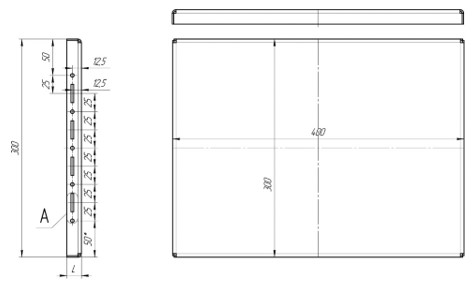

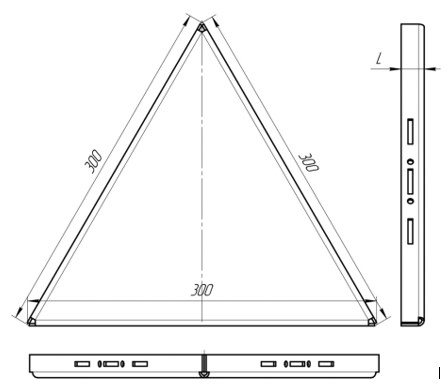

Примеры конструкции знака с универсальными отверстиями для крепления на опоры ЛЭП, ограждения подстанций и др.
Срок эксплуатации информационных знаков, табличек, вывесок в зависимости от материала
| Срок | Наклейка, пластик, композит | Металл с полимерным покрытием | Металл со стеклоэмалевым покрытием |
| Срок эксплуатации | 3 – 5 лет | до 5 лет | не менее 25 лет |
| Гарантийный срок | 1 год | 1 год | 3 года |

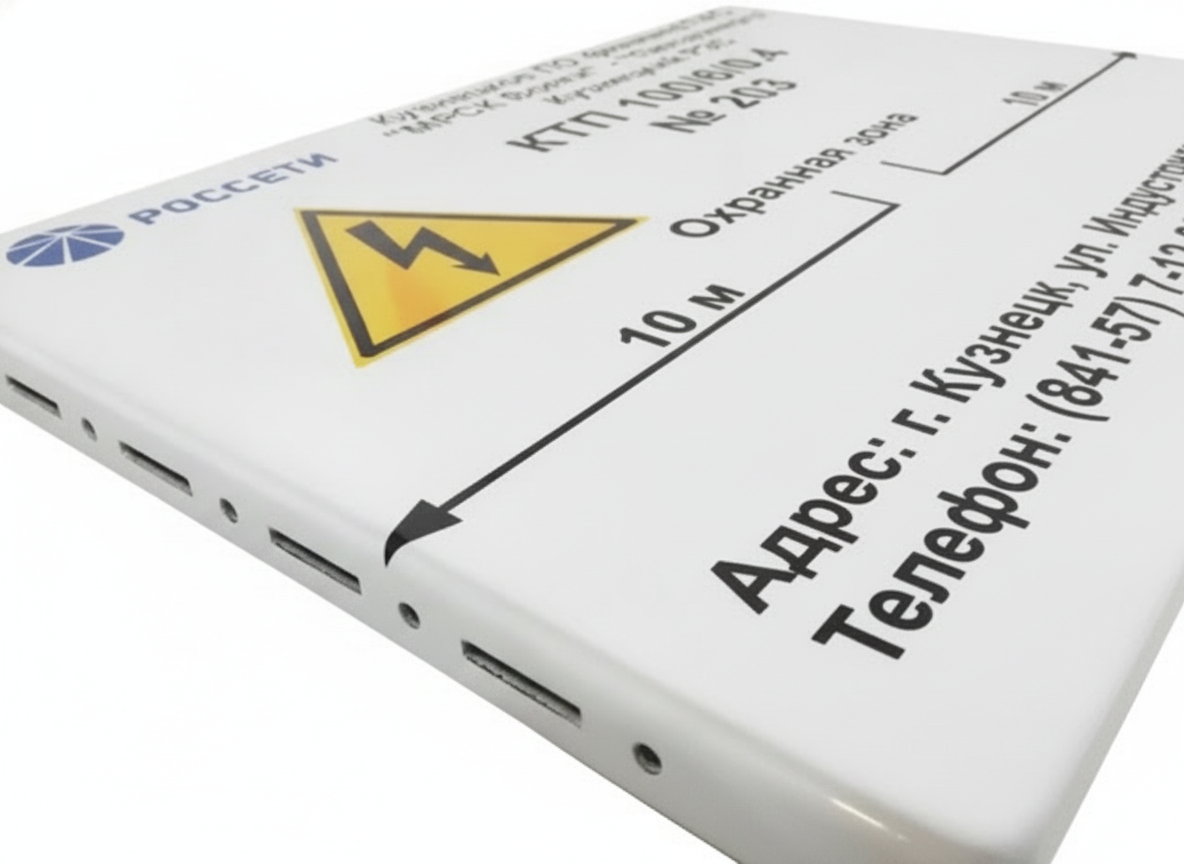

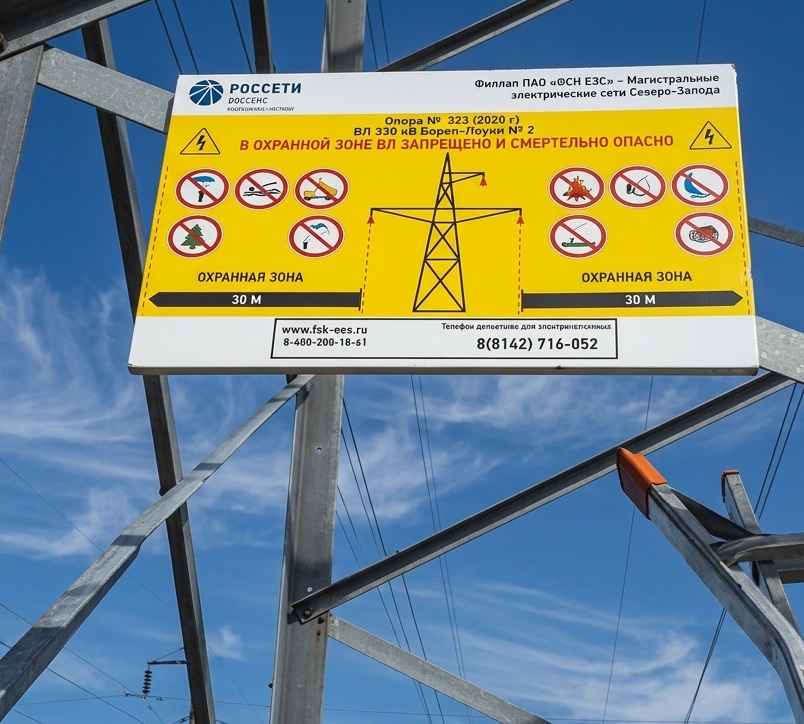

Образцы информационных и номерных знаков, знаков расцветки фаз, знаков ВОЛС для технологического присоединения объектов электросетевого хозяйства АО «Россети»:
